Service 3.1
Tournage & fraisage CNC
Pièces métalliques et plastiques techniques usinées dans la masse, sur plan ou d'après modèle. Pièce unitaire, prototype ou petite série.

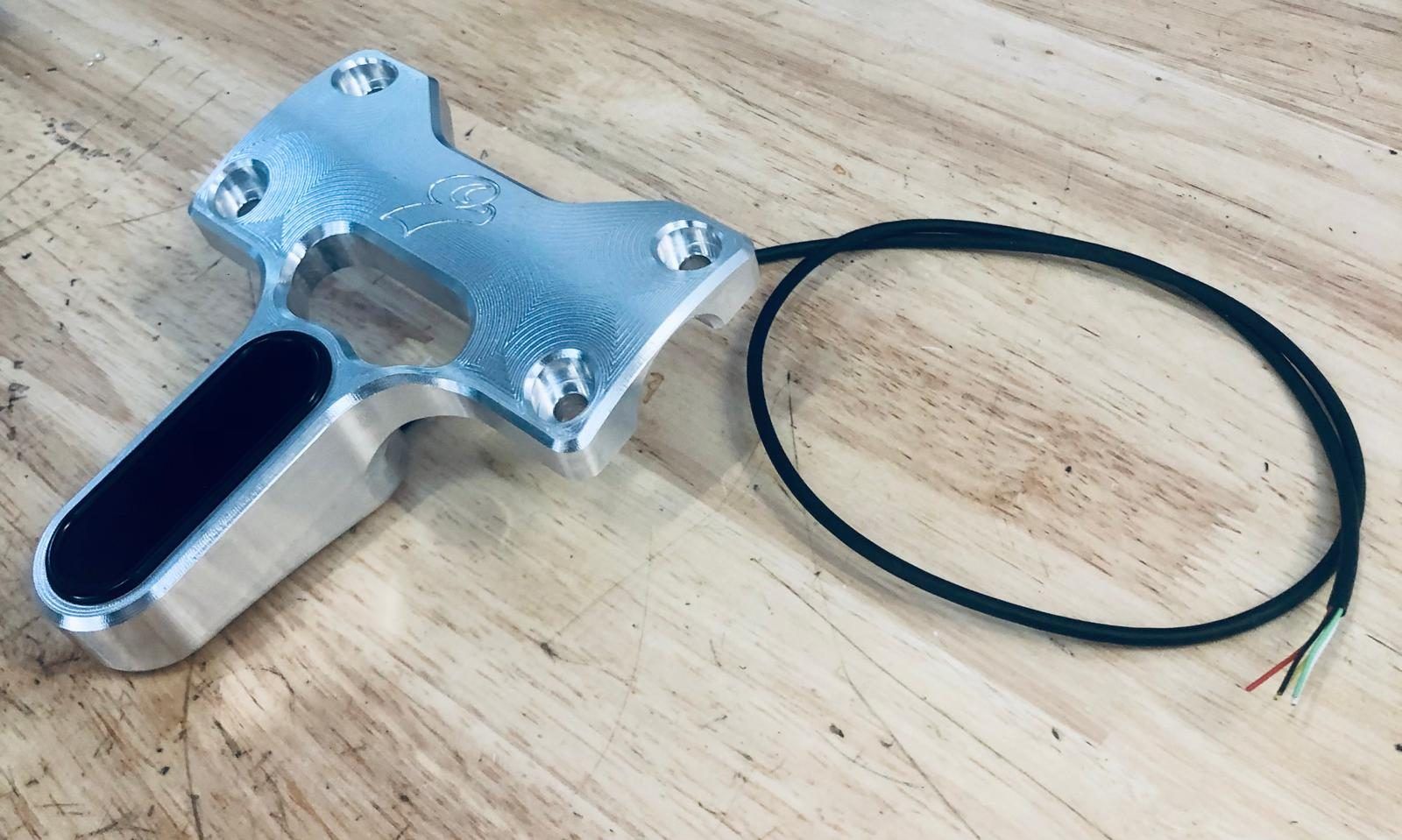

Fig. 01Support fraisé — aluminium
A — Capacités
Ce que l'atelier sait faire.
Fraisage
Hurco VMX30i 5 axesCourses X / Y / Z762 × 508 × 610 mm
Axes5 axes
MesurePalpeur pièce en machine
OpérationsPoches, surfaçage, contournage, perçage, taraudage, gravure
TolérancesJusqu'à ±0,01 mm
Tournage
Kern CD322Ø / longueur maxØ250 × 700 mm
Axe COui — indexage et opérations angulaires
OpérationsDressage, chariotage, gorges, filetage, moletage, mortaisage de rainures
PTFEOutils diamant pour un état de surface soigné
ProgrammationAutodesk Fusion (FAO)
B — Matières
Matières usinées.
Vous hésitez ? Décrivez l'usage de la pièce, je vous conseille la matière.
MatièreUsage typique
AluminiumSupports, brides, pièces sport auto allégées
Inox 316LAccastillage, pièces exposées au milieu marin
PTFEBagues, pièces de frottement, isolation
Exemples
Réalisations récentes.
Questions
Avant de demander un devis.
Je n'ai pas de plan, seulement la pièce.
C'est le cas le plus courant. La pièce est scannée puis redessinée : vous recevez la pièce neuve et son modèle 3D.
Quels fichiers envoyer ?
STEP de préférence, sinon DXF, PDF coté ou photos avec quelques mesures.
Quelle quantité minimale ?
Aucune : une seule pièce est possible. Le prix unitaire baisse avec la quantité.
Quels délais ?
Ils dépendent de la pièce et de la charge de l'atelier : le délai est indiqué sur chaque devis.
Un plan ? Une pièce à refaire ?
Devis gratuit. Plan, fichier 3D ou simples photos : c'est suffisant pour démarrer.
